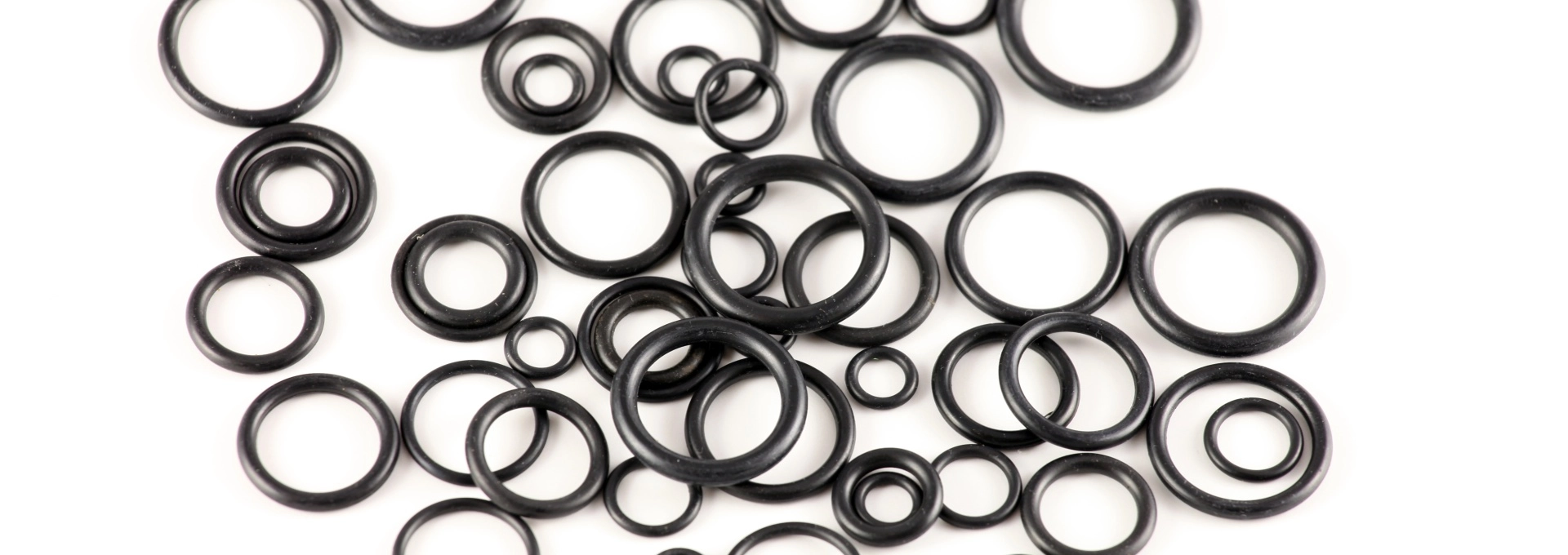

Les joints toriques jouent un rôle crucial dans de nombreuses applications industrielles, offrant une étanchéité fiable et durable dans une grande variété d'environnements. Ces composants en élastomère, simples mais ingénieux, se retrouvent dans presque tous les secteurs, de l'automobile à l'aérospatiale en passant par l'industrie pharmaceutique. Leur polyvalence et leur efficacité en font un choix privilégié pour les ingénieurs et les concepteurs cherchant à garantir l'intégrité des systèmes hydrauliques, pneumatiques et mécaniques. Mais quels sont exactement les avantages qui font des joints toriques une solution si populaire ? Explorez les propriétés uniques et les applications diverses de ces composants essentiels.
Propriétés mécaniques des joints toriques en élastomère
Les joints toriques se distinguent par leurs remarquables propriétés mécaniques, qui leur permettent de s'adapter à une multitude de conditions de fonctionnement. Leur forme circulaire et leur composition en élastomère leur confèrent une flexibilité et une résilience exceptionnelles. Lorsqu'un joint torique est comprimé dans une rainure, il se déforme pour épouser parfaitement les surfaces adjacentes, créant ainsi une barrière étanche aux fluides et aux gaz.
Cette capacité de déformation est cruciale pour maintenir l'étanchéité même en cas de variations de pression ou de température. Les joints toriques peuvent supporter des pressions allant de quelques bars à plusieurs centaines de bars, selon le matériau et les dimensions choisis. Leur élasticité leur permet également de reprendre leur forme initiale après compression, ce qui garantit une étanchéité durable même après des cycles répétés d'utilisation.
Un autre avantage mécanique significatif des joints toriques est leur faible coefficient de frottement, en particulier lorsqu'ils sont lubrifiés correctement. Cette caractéristique est particulièrement importante dans les applications dynamiques, où le joint doit glisser le long d'une surface sans s'user prématurément. Les joints toriques en élastomère présentent généralement une excellente résistance à l'abrasion, ce qui prolonge leur durée de vie dans des environnements exigeants.
Résistance chimique et thermique des joints toriques
La durabilité et l'efficacité des joints toriques dans les applications industrielles dépendent en grande partie de leur résistance chimique et thermique. Les fabricants proposent une vaste gamme de matériaux élastomères, chacun offrant des propriétés spécifiques adaptées à différents environnements opérationnels. Cette diversité permet aux ingénieurs de sélectionner le joint torique le plus approprié pour chaque application, en tenant compte des fluides en contact, des températures de fonctionnement et des conditions environnementales.
Compatibilité avec les fluides industriels courants
La résistance chimique est un facteur crucial dans le choix d'un joint torique pour une application industrielle spécifique. Les élastomères couramment utilisés, tels que le nitrile (NBR), le fluorocarbone (FKM) et l'éthylène-propylène-diène monomère (EPDM), offrent des niveaux de compatibilité variés avec les fluides industriels. Par exemple, le NBR présente une excellente résistance aux huiles minérales et aux hydrocarbures, ce qui en fait un choix populaire pour les applications automobiles et hydrauliques. En revanche, l'EPDM excelle dans les environnements aqueux et résiste bien aux produits chimiques polaires.
Il est essentiel de considérer non seulement la compatibilité immédiate, mais aussi les effets à long terme de l'exposition aux fluides. Certains élastomères peuvent subir un gonflement ou une dégradation progressive lorsqu'ils sont exposés à des fluides agressifs, ce qui peut compromettre leur efficacité d'étanchéité au fil du temps. Des tests de compatibilité chimique et des consultations avec les fabricants sont souvent nécessaires pour garantir une sélection optimale du matériau du joint torique.
Performance des joints toriques en EPDM à haute température
Les joints toriques en EPDM se distinguent par leur excellente résistance aux températures élevées, pouvant fonctionner efficacement jusqu'à 150°C en continu, voire plus pour des périodes plus courtes. Cette caractéristique en fait un choix privilégié pour les applications impliquant de la vapeur, de l'eau chaude ou des fluides de refroidissement. Dans l'industrie automobile, par exemple, les joints toriques en EPDM sont couramment utilisés dans les systèmes de refroidissement des moteurs, où ils doivent résister à des températures fluctuantes et à des fluides agressifs.
La stabilité thermique de l'EPDM se traduit également par une excellente résistance au vieillissement thermique. Contrairement à certains autres élastomères qui peuvent durcir ou se fissurer lorsqu'ils sont exposés à des températures élevées pendant de longues périodes, les joints toriques en EPDM maintiennent leur flexibilité et leurs propriétés d'étanchéité, assurant ainsi une durée de vie prolongée dans des environnements thermiquement exigeants.
Durabilité des joints en FKM face aux hydrocarbures
Les joints toriques en fluorocarbone (FKM), souvent connus sous le nom commercial Viton®, offrent une résistance exceptionnelle aux hydrocarbures et à de nombreux produits chimiques agressifs. Cette propriété en fait un matériau de choix pour les applications pétrolières et gazières, où l'exposition à des carburants, des huiles et des solvants est courante. Les joints en FKM peuvent résister à des températures allant jusqu'à 200°C en service continu, voire plus pour des expositions de courte durée.
La durabilité des joints en FKM face aux hydrocarbures se manifeste non seulement par leur résistance à la dégradation chimique, mais aussi par leur capacité à maintenir leurs propriétés mécaniques dans ces environnements agressifs. Ils présentent un faible taux de gonflement et une excellente rétention de leur forme, ce qui garantit une étanchéité fiable même après une exposition prolongée à des fluides hydrocarbonés.
Résistance à l'ozone et au vieillissement
La résistance à l'ozone et au vieillissement est une caractéristique cruciale pour les joints toriques utilisés dans des applications extérieures ou exposées à l'atmosphère. L'ozone, un gaz naturellement présent dans l'air, peut causer la dégradation et la fissuration de certains élastomères, compromettant ainsi leur efficacité d'étanchéité. Les matériaux tels que l'EPDM et le FKM offrent une excellente résistance à l'ozone, ce qui les rend particulièrement adaptés aux applications exposées aux intempéries.
Le vieillissement des élastomères peut se manifester par une perte d'élasticité, un durcissement ou une fragilisation au fil du temps. Les fabricants de joints toriques s'efforcent constamment d'améliorer les formulations de leurs élastomères pour retarder ces effets du vieillissement. L'utilisation d'antioxydants et de stabilisants dans les composés élastomères contribue à prolonger la durée de vie des joints toriques, même dans des conditions environnementales difficiles.
Applications spécifiques des joints toriques dans l'industrie
Les joints toriques trouvent leur place dans une multitude d'applications industrielles, chacune exploitant leurs propriétés uniques pour répondre à des besoins spécifiques d'étanchéité. La polyvalence de ces composants en fait des solutions incontournables dans des secteurs aussi variés que l'automobile, l'aérospatiale, la chimie et l'agroalimentaire. Examinons quelques-unes des applications les plus courantes et les avantages qu'apportent les joints toriques dans ces contextes.
Étanchéité dynamique dans les vérins hydrauliques
Dans les systèmes hydrauliques, les joints toriques jouent un rôle crucial en assurant l'étanchéité des vérins. Ces composants sont soumis à des mouvements alternatifs rapides et à des pressions élevées, nécessitant des joints capables de maintenir leur intégrité dans ces conditions exigeantes. Les joints toriques en nitrile (NBR) ou en polyuréthane sont souvent privilégiés pour ces applications en raison de leur excellente résistance à l'abrasion et aux fluides hydrauliques.
L'un des avantages majeurs des joints toriques dans les vérins hydrauliques est leur capacité à s'adapter aux variations de pression. Lorsque la pression augmente, le joint torique est poussé plus fermement contre les parois du vérin, renforçant ainsi l'étanchéité. Cette auto-amplification de l'étanchéité permet aux joints toriques de fonctionner efficacement sur une large plage de pressions, contribuant à la fiabilité et à l'efficacité des systèmes hydrauliques.
Joints statiques pour raccords pneumatiques
Dans les systèmes pneumatiques, les joints toriques sont largement utilisés pour assurer l'étanchéité des raccords et des connexions. Contrairement aux applications hydrauliques, les systèmes pneumatiques fonctionnent généralement à des pressions plus faibles mais nécessitent une étanchéité parfaite pour éviter les fuites d'air comprimé. Les joints toriques en élastomères tels que le NBR ou l'EPDM sont couramment employés dans ces applications en raison de leur excellente capacité de scellement à basse pression.
L'avantage des joints toriques dans les raccords pneumatiques réside dans leur facilité d'installation et leur fiabilité. Un simple joint torique correctement dimensionné peut remplacer des joints plats plus complexes, réduisant ainsi les coûts et simplifiant la maintenance. De plus, la flexibilité inhérente aux joints toriques leur permet de s'adapter aux légères imperfections des surfaces de contact, assurant une étanchéité efficace même dans des conditions de montage non idéales.
Utilisation dans les échangeurs thermiques industriels
Les échangeurs thermiques industriels représentent un défi particulier pour les solutions d'étanchéité en raison des variations de température importantes et des différentiels de pression entre les circuits. Les joints toriques en FKM ou en FFKM (perfluoroélastomère) sont souvent choisis pour ces applications en raison de leur excellente résistance thermique et chimique. Ces matériaux peuvent supporter des températures élevées tout en résistant à une large gamme de fluides caloporteurs.
Dans les échangeurs thermiques, les joints toriques assurent l'étanchéité entre les plaques ou les tubes, empêchant le mélange des fluides et garantissant l'efficacité du transfert thermique. Leur capacité à maintenir leurs propriétés élastiques sur une large plage de températures est cruciale pour assurer une étanchéité fiable, même lors de cycles thermiques répétés. De plus, la résistance chimique des joints toriques en FKM ou FFKM les rend compatibles avec de nombreux fluides industriels, élargissant ainsi leur champ d'application dans divers processus de transfert de chaleur.
Joints toriques pour vannes et robinetterie industrielle
Dans le domaine de la robinetterie industrielle, les joints toriques sont omniprésents, assurant l'étanchéité des vannes, des clapets et des robinets. Ces composants doivent souvent fonctionner dans des conditions variées, allant des applications cryogéniques aux environnements à haute température, et être compatibles avec une multitude de fluides. La sélection du matériau du joint torique est donc cruciale et dépend fortement de l'application spécifique.
L'un des avantages majeurs des joints toriques dans la robinetterie est leur capacité à fournir une étanchéité bidirectionnelle efficace. Que la pression s'exerce d'un côté ou de l'autre du joint, celui-ci maintient son efficacité, ce qui est particulièrement important dans les vannes à double sens. De plus, la simplicité de conception des joints toriques facilite leur remplacement lors des opérations de maintenance, réduisant ainsi les temps d'arrêt et les coûts associés.
Conception et dimensionnement des joints toriques
La conception et le dimensionnement appropriés des joints toriques sont essentiels pour garantir leur performance optimale dans les applications industrielles. Un joint torique mal dimensionné peut entraîner des fuites, une usure prématurée ou même une défaillance catastrophique du système. La sélection du bon diamètre de section, du diamètre intérieur et du matériau doit prendre en compte plusieurs facteurs, notamment les pressions de fonctionnement, les températures, les tolérances de fabrication et les conditions d'installation.
Le concept de taux de compression est fondamental dans la conception des joints toriques. Il s'agit du pourcentage de déformation radiale que subit le joint lorsqu'il est installé dans sa gorge. Un taux de compression typique se situe entre 10% et 30%, selon l'application. Un taux trop faible peut entraîner des fuites, tandis qu'un taux trop élevé peut causer une déformation excessive et une usure rapide du joint.
Les ingénieurs utilisent souvent des facteurs de service pour ajuster les dimensions du joint torique en fonction des conditions d'utilisation. Ces facteurs prennent en compte des éléments tels que les pics de pression, les vibrations, les cycles thermiques et la durée de vie attendue du joint. L'utilisation de logiciels de conception spécialisés et de guides de dimensionnement fournis par les fabricants aide à optimiser la sélection des joints toriques pour des applications spécifiques.
Normes et certifications pour joints toriques industriels
Les joints toriques utilisés dans l'industrie doivent souvent répondre à des normes et certifications strictes pour garantir leur performance et leur sécurité dans des applications
spécifiques. Ces normes assurent la qualité, la fiabilité et la sécurité des joints toriques dans diverses applications industrielles. Examinons quelques-unes des certifications les plus importantes et leur signification pour l'industrie.
Conformité FDA pour l'industrie agroalimentaire
Dans l'industrie agroalimentaire, la conformité aux normes de la Food and Drug Administration (FDA) est cruciale pour les joints toriques. Ces normes garantissent que les matériaux utilisés sont sûrs pour le contact alimentaire. Les élastomères conformes FDA, tels que certains grades de silicone et d'EPDM, sont spécifiquement formulés pour éviter la migration de substances nocives dans les aliments ou les boissons.
L'avantage principal des joints toriques conformes FDA est la sécurité sanitaire qu'ils offrent. Ils résistent à la dégradation causée par les produits de nettoyage agressifs couramment utilisés dans l'industrie alimentaire, tout en maintenant leur intégrité structurelle. Cette résistance est essentielle pour prévenir la contamination et assurer la qualité des produits alimentaires.
Spécifications NORSOK pour l'industrie pétrolière et gazière
Dans l'industrie pétrolière et gazière, les spécifications NORSOK jouent un rôle crucial. Ces normes, développées par l'industrie norvégienne du pétrole, définissent des exigences strictes pour les équipements utilisés dans les environnements offshore. Les joints toriques conformes aux spécifications NORSOK, généralement en FKM ou en FFKM, doivent résister à des conditions extrêmes de pression, de température et d'exposition chimique.
L'adhésion aux normes NORSOK offre plusieurs avantages. Elle garantit une durabilité exceptionnelle des joints toriques dans des environnements corrosifs et à haute pression, réduisant ainsi les risques de défaillance et les coûts de maintenance. De plus, ces joints offrent une résistance supérieure aux hydrocarbures et aux produits chimiques agressifs couramment rencontrés dans l'extraction pétrolière et gazière.
Certification ACS pour les applications eau potable
La certification ACS (Attestation de Conformité Sanitaire) est essentielle pour les joints toriques utilisés dans les systèmes de distribution d'eau potable en France. Cette certification garantit que les matériaux en contact avec l'eau ne libèrent pas de substances nocives susceptibles d'affecter la qualité de l'eau ou la santé humaine. Les élastomères certifiés ACS, souvent en EPDM ou en NBR spécifique, sont rigoureusement testés pour leur innocuité.
L'utilisation de joints toriques certifiés ACS présente plusieurs avantages. Elle assure la conformité aux réglementations sanitaires strictes, renforçant ainsi la confiance des consommateurs. De plus, ces joints offrent une excellente durabilité dans les systèmes de traitement et de distribution d'eau, résistant efficacement au chlore et à d'autres agents de traitement de l'eau.
Maintenance et durée de vie des joints toriques
La maintenance appropriée des joints toriques est cruciale pour maximiser leur durée de vie et assurer une performance optimale dans les applications industrielles. Une bonne stratégie de maintenance peut considérablement réduire les temps d'arrêt, les coûts de remplacement et les risques de défaillance du système. Examinons les aspects clés de la maintenance des joints toriques et les facteurs influençant leur longévité.
La durée de vie d'un joint torique dépend de plusieurs facteurs, notamment le matériau, les conditions d'utilisation et la qualité de l'installation. Dans des conditions idéales, un joint torique peut fonctionner efficacement pendant plusieurs années. Cependant, l'exposition à des températures extrêmes, des produits chimiques agressifs ou des pressions élevées peut réduire significativement cette durée de vie.
Une inspection régulière est essentielle pour détecter les signes précoces de dégradation. Les indicateurs courants de l'usure des joints toriques incluent la déformation permanente, les fissures, le durcissement ou le ramollissement du matériau. Dans les applications critiques, il est recommandé d'établir un calendrier de remplacement préventif basé sur les données historiques de performance et les recommandations du fabricant.
L'environnement de stockage joue également un rôle crucial dans la préservation de l'intégrité des joints toriques. Ils doivent être conservés à l'abri de la lumière directe du soleil, dans un endroit frais et sec, à l'écart de sources de chaleur ou de champs électromagnétiques. Un stockage approprié peut prévenir la dégradation prématurée et assurer que les joints sont dans un état optimal lors de leur installation.
Enfin, la formation adéquate du personnel technique est primordiale. Une installation incorrecte peut compromettre même le joint torique le plus robuste. Les techniciens doivent être formés aux techniques appropriées de manipulation, d'installation et de remplacement des joints toriques, en tenant compte des spécificités de chaque application industrielle.
